Peinture liquide électrostatique
Cellule robotisée de peinture électrostatique
Des mouvements de pulvérisation reproductibles.
Un ensemble intégré pour la peinture liquide.
Associez mouvement robotisé et équipement de revêtement pour les applications répétitives de peinture liquide. Configurez le robot, le pistolet et l’alimentation en peinture en fonction de vos pièces et de votre implantation de production.

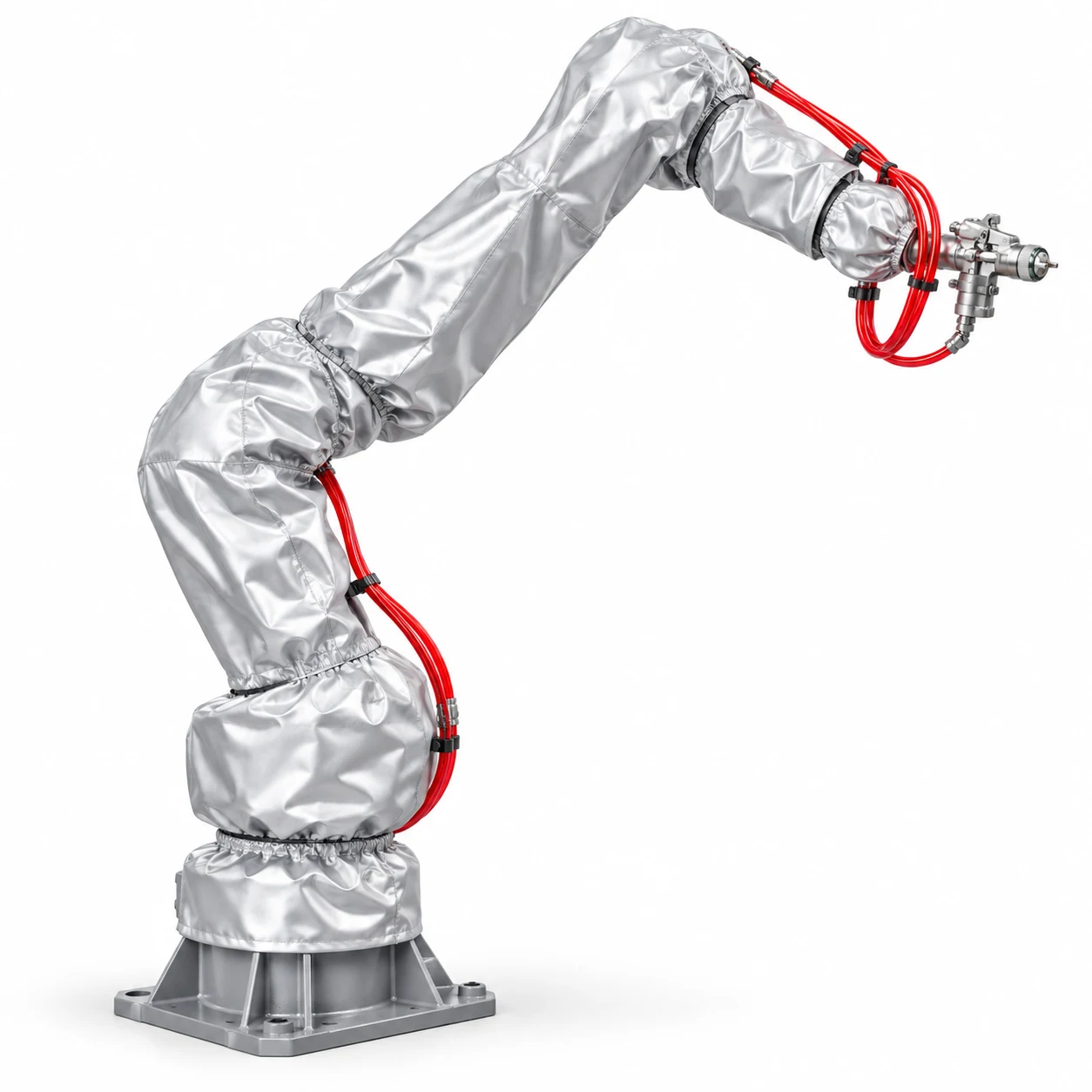

Robot proposé : charge utile de 12 kg · portée de 1304 mm.
L’outillage, la classification de protection et le périmètre d’intégration définitifs sont confirmés pour votre application.
Construire un procédé de revêtement reproductible
Partez de votre pièce et de vos exigences de revêtement, puis définissez l’ensemble complet de pulvérisation.
Répéter des trajectoires validées
Réutilisez les mouvements robot convenus pour les géométries de pièces récurrentes. Définissez l’orientation du pistolet, la distance de travail et la temporisation de pulvérisation en fonction des surfaces à revêtir.
Coordonner les équipements
Planifiez ensemble le robot, le pistolet, le système d’alimentation en produit, les régulateurs et les tuyaux, avec un périmètre de fourniture clairement défini.
Adapter au revêtement liquide
Choisissez l’équipement de pulvérisation électrostatique adapté à la peinture, au primaire et au solvant de votre procédé.
Configurer l’installation
Examinez la présentation des pièces, la surface au sol et les interfaces de ligne avant de choisir le mode de fonctionnement.
La pulvérisation robotisée en action
Dans cet exemple d’application, un robot applique un revêtement sur des pièces suspendues.
Images illustratives d’une ligne de production. Le suivi de convoyeur et la configuration finale de l’équipement sont convenus séparément pour chaque projet.
De votre pièce à un cycle de pulvérisation validé
Étude
Transmettez plans, informations sur le revêtement, présentation des pièces et exigences de production.
Configurer
Définissez le robot, l’équipement de pulvérisation, le mode d’alimentation et les exigences d’installation.
Essai
Développez trajectoires et réglages de pulvérisation, puis évaluez la couverture et la finition sur des pièces représentatives.
Mise en service
Convenez des critères de réception et mettez en service le périmètre confirmé pour le procédé de production.
Robot et ensemble de revêtement proposés
Utilisez cette configuration comme point de départ de l’étude de votre application.
| Procédé de revêtement | Peinture liquide par pulvérisation électrostatique. |
|---|---|
| Charge utile / portée du robot | 12 kg / 1304 mm. Les charges finales de l’outil, du montage et des tuyaux sont vérifiées lors de la sélection. |
| Installation | Montage au sol. |
| Exigence de protection | Robot antidéflagrant requis. La classification applicable et la documentation correspondante sont confirmées pour l’installation. |
| Pistolet et commandes | Ensemble pistolet automatique, régulateur et tuyaux. Le pistolet électrostatique et les commandes définitifs sont adaptés au produit de revêtement. |
| Alimentation en peinture | Pompe à double membrane en aluminium avec filtration et vanne trois voies ; dimensionnement final à convenir. |
| Réserve de peinture | Cuve de 50 L en inox 304 avec agitateur de 1/4 hp. |
| Réserve de primaire | Cuve séparée de 50 L en inox 304 avec agitateur de 1/4 hp. |
| Réserve de solvant | Cuve / système d’alimentation en solvant de 25 L en inox 304. |
| Faisceau de tuyaux | Tuyau de peinture de 10 m avec raccords. Le cheminement et la compatibilité des matériaux sont confirmés pour l’installation. |
| Suivi de convoyeur | Disponible dans le cadre de l’étude de l’application ; inclusion et interfaces restent à confirmer. |
| Périmètre de fourniture | Robot et équipement de pulvérisation fournis ensemble, selon la nomenclature convenue. |
Configuration proposée. Le choix final des composants, la documentation de protection et la compatibilité avec le revêtement font partie de l’étude du projet.
Questions avant de choisir un poste de pulvérisation
Est-ce pour de la peinture liquide ou de la poudre ?
Cette proposition concerne la peinture liquide par pulvérisation électrostatique. Communiquez-nous les informations sur votre peinture, votre primaire et votre solvant afin de choisir les équipements de pulvérisation et d’alimentation adaptés.
Le robot convient-il à une installation antidéflagrante ?
Le projet nécessite un robot antidéflagrant. La classification requise de l’installation et la documentation de l’équipement retenu doivent être confirmées avant validation de la configuration finale. Une housse de protection ne suffit pas à établir un niveau de protection.
Peut-il peindre des pièces en mouvement sur un convoyeur ?
Le suivi de convoyeur dépend de l’étude de l’application. Indiquez la vitesse de ligne, le pas des balancelles, la présentation des pièces et les interfaces de commande disponibles afin de définir le mode de fonctionnement.
Quelle cadence et quelle finition puis-je attendre ?
Les performances dépendent de la géométrie des pièces, des étapes de revêtement, des conditions de ligne et des critères de réception. Convenez de l’épaisseur de film visée, de la couverture, de la finition et de la cadence, puis validez le procédé sur des pièces représentatives.
Que comprend le poste ?
La proposition comprend le robot et l’équipement de pulvérisation adapté à l’application. Le devis final précise les cuves, les composants d’alimentation, les commandes et les tuyaux, ainsi que les responsabilités concernant la cabine, l’aspiration, les montages, les fluides et la cuisson.
Parlons de votre application de revêtement
Montrez-nous les pièces à peindre
Envoyez vos besoins à JTCLASER pour étudier une configuration de poste et une évaluation sur échantillons.
- Photos des pièces, plans, matériau et dimensions
- Spécifications de la peinture, du primaire et du solvant
- Couverture, épaisseur de film et finition visées
- Objectif de production, équipes et implantation de ligne
- Exigences de protection du site et équipements existants
